Як вибрати стабілізатор - розрахунок потужності

Як вибрати стабілізатор - розрахунок потужності

Існує 2 основних методи розрахунку потужності стабілізатора напруги.

Найбільш популярна методика полягає в складанні переліку всіх електроприладів, після чого їх потужність підсумовує і отримує підсумкову цифру. Звичайна вона знаходиться в межах 25-30 кВт. Однак, це не найкращий підхід. Він справедливий лише для випадків, коли кількість одиниць електротехніки обмежено однією або двома, з умовою, що вони можуть працювати паралельно. У разі, коли електроприладів більше двох, то підхід до розрахунку потужності істотно змінюється:

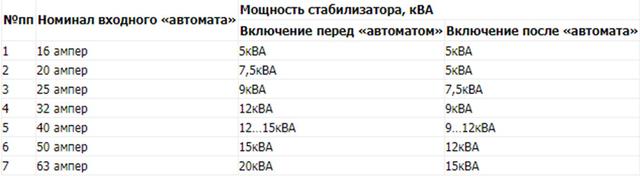

1. Потрібно заглянути в електрощит і з'ясувати номінал ввідного автоматичного вимикача (наприклад: В40, С25 або С32). Розшифруємо цю маркування: Цифра, що йде відразу після літери, що визначає максимально можливу величину струму споживання в амперах.

2. Значення максимального струму потрібно помножити на стандартний вольтаж (220 Вольт). Отриманий результат - це максимальна можлива потужність споживання.

3. Ґрунтуючись на отриманих даних і варто вибирати стабілізатор. Його потужність повинна бути не менше максимальної споживчої потужності, а для гарантії нормальної роботи, значення потужності стабілізатора повинна перевищувати це значення в 1,1 – 1,6 рази.

Якщо лінія постійно перевантажена, то робота стабілізатора починається з спрацьовування автомата-вимикача. Значення коефіцієнта потужності при цьому дорівнює 1,1.



Як розрахувати потужність стабілізатора



Потужність є основною характеристикою для стабілізатора. Як вже говорилося вище, його потужність повинна бути трохи більше потужності сумарної потужності споживачів. Однак, тут є деякі тонкощі:

1. Для більш правильного розрахунку необхідно ясно розуміти, що потужностей дві: реактивна і активна. Підсумовуючи їх, можна отримати повну потужність. Як правило, облік ведеться тільки активна потужність, але бувають такі типи навантажень, при яких слід враховувати і реактивну. Крім реактивної та активної потужності існують такі поняття як активна і реактивна навантаження. Активна перетворюється в світло і тепло, а прикладом приладу у яких є тільки чиста активна навантаження може виступити звичайний обігрівач, праска або лампочка.

2. Реактивна навантаження з'являється там, де є електродвигуна або інші обертові елементи. Іншими словами, там, де є індуктивна чи ємнісна навантаження. На подібних приладах додатково вказується значення коефіцієнта, який дуже важливий при розрахунку повної споживаної потужності: треба лише розділити активну потужність на цей коефіцієнт.

3. Ще одним важливим фактором при виборі стабілізатора виступають пускові струми. Справа в тому, що пусковий струм частини приладів може неодноразово перевищувати номінальне значення струму. Це, насамперед, стосується приладів з двигунами асинхронного типу.

4. І останнім, але не менш важливим чинником, виступає безпосередньо точність стабілізації. Наприклад, освітлювальних приладів потрібна точність 3% і більше. На практиці це повністю виключить можливість їх мерехтіння. Інші ж прилади нормально працюють при точності 5-7%.



Фінальний рада

Краще всього ставити окремий стабілізатор на кожен прилад вимагає того, щоб напруга на ньому не скакало. Але це не дуже економний варіант. Тому найчастіше люди ставлять один стабілізатор на всі виходячи із загальної споживаної потужності. Але можна поступити інакше: стабілізувати лише деякі особливо чутливі прилади, а ті, які не потребують такої чуйної захисту залишити зовсім без неї.
